       随着全球经济的快速发展和传统石化能源的日趋衰竭，以太阳能光伏、水力、风能、生物质等技术含量较高的可再生新能源产业的开发和利用，成为世界各国重要的能源战略。据国家能源局统计，至2020年底，我国可再生能源发电装机达到9.34x108 kW，同比增长约17.5%。 其中，水电装机3.7x10 kW (其中抽水蓄能3.149x10 kW)，风电装机2.8x108 kW.光伏发电装机2.53x108 kW,生物质发电装机2.952x10' kW。太阳能光伏发电装机容量的年增长速度一直位居前列， 预计我国“十四五”期间年新增装机容量将在70~ 90GW内。随着光伏发电。规模不断扩大，其对接入电网系统的影响越来越得到重视。以电力电子装置作为能量转换的太阳能光伏发电系统，电力电子装置产生的谐波对光伏并网系统的电能质量带来了较大影响。
       以湖南省常德市特养场100MW光伏电站项目为设计案例，主要从电力接入系统、谐波电压电流限值与现状、谐波计算网络建模以及滤波器配置方案等几个方面进行分析，确定本光伏电站的谐波治理方案，确保光伏电站电能质量满足国家标准和电网公司接入要求。

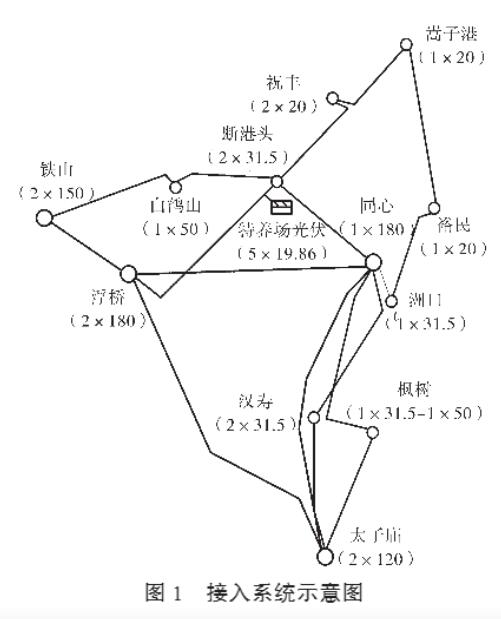

       鼎城区电网拥有220kV公用变1座(铁山)，主变容量为300 MVA，拥有110kV公用变7座，主变容量为377.5 MIVA,拥有110 kV线路12条,长度为186.5 km,拥有35kV公用变10座，主变容量为122 MVA,此外拥有35kV线路19条，长度为245.7km。特养场光伏电站项月附近有断港头110 kV变电站(2x31.5 MVA)、白鹤山110kV变电站(1x50 MVA)、祝丰110kV变电站(2x 320 MVA)以及同心220kV变电站(1x 180 MVA)等几个就近系统变电站，还有断港头~浮桥110kV线路、断港头~白鹤山110kV线路以及断港头~祝丰110kV线路3条110kV架空线路，具体如图1所示。

       从送出可靠性、远景适应性、运行灵活性以及系统潮流分布和经济性等多方面比较，特养场光伏电站以一回110kV线路T接至断港头~浮桥110kV线路上电能损失费用最低、实施及过渡容易，作为本光伏电站项目的推荐电力接入系统方案。
