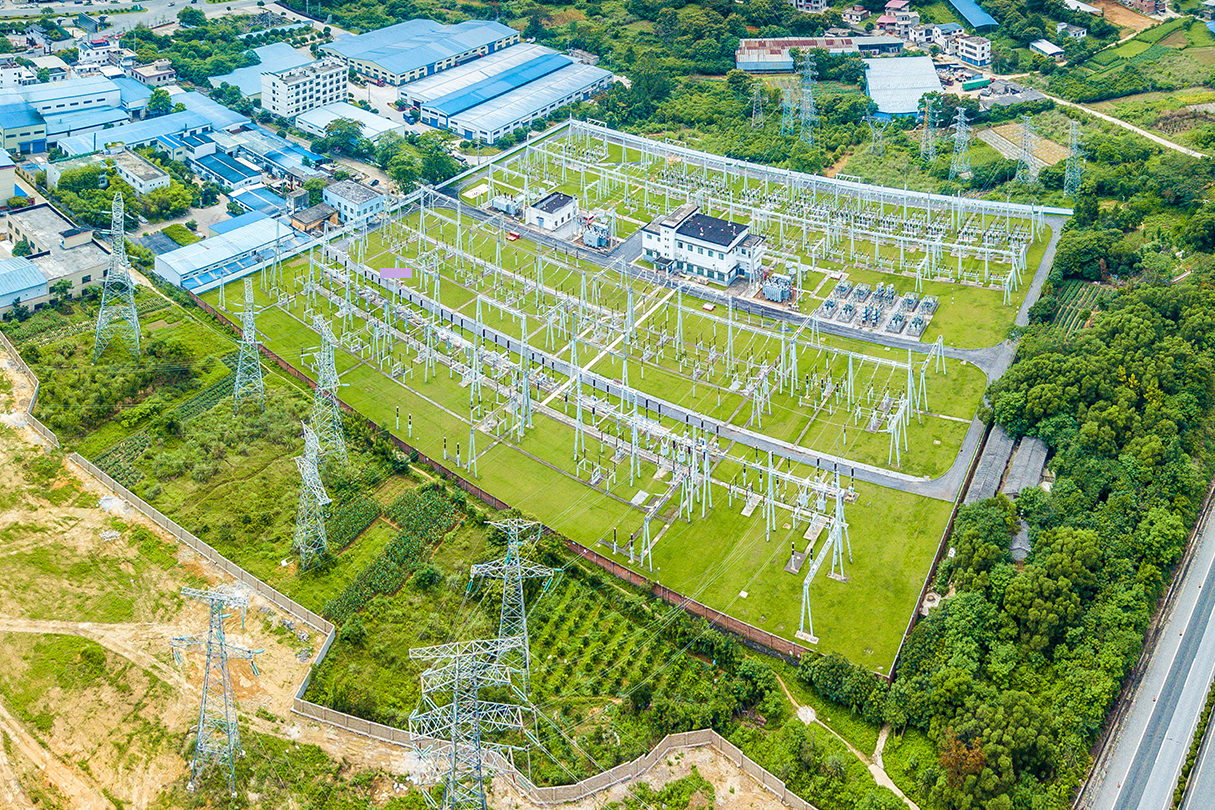

变电站检测
评估内容：变电站检测
评估工具：
评估参数：红外热像检测、溶解气体分析检测、高频局放检测、铁芯接地电流测量
评估标准：Q/GDW1168、GB/T16927.1/2/3
变电站检测属于电力系统检测领域中的一项必要检测项目，一般由当地县级及以上的电力公司负责协调检测和运维
变电站检测项目
一：红外热像检测：红外热热检测是变电站检测中非常重要且必须的一项检测，通常使用进口的红外热像仪设备，对变电站内部的各项变压器、金具、绝缘子等进行逐项检测，对异常高温成像的设备进行标记并进行复检，以确认其是否出现放电等故障，一般根据DL/T664-2016的标准进行检测，检测周期为投运后的每半年至一年。
二：溶解气体分析检测：该检测项目根据Q/GDW 168—2008要求执行，对110kV及以下每一年检测一次；220kV的每半年检测一次；330kV及以上的，每3月检测一次；
三：高频局放检测：高频局放检测应在每1到2年周期内进行一次检测，检测时应严格遵循Q/GDW1168和GB/T16927.1/2/3标准，并严格按照要求的检测环境要求，对待检设备进行检测，检测时，待检设备应处于运行状态，设备外壳清洁、无覆冰，被测设备末屏接地良好，无开路风险，设备上无各种外部作业，并对检测结果进行分析，如检测结果显示具有典型局部放电的检测图谱，说明该设备具有明显缺陷，应进行维护或更换；如在同等条件下同类设备检测的图片有明显区别，说明该设备状态异常，应进行复检并进行维护；如无典型放电图谱，则该设备状态正常。
变电站检测项目
一：红外热像检测：红外热热检测是变电站检测中非常重要且必须的一项检测，通常使用进口的红外热像仪设备，对变电站内部的各项变压器、金具、绝缘子等进行逐项检测，对异常高温成像的设备进行标记并进行复检，以确认其是否出现放电等故障，一般根据DL/T664-2016的标准进行检测，检测周期为投运后的每半年至一年。
二：溶解气体分析检测：该检测项目根据Q/GDW 168—2008要求执行，对110kV及以下每一年检测一次；220kV的每半年检测一次；330kV及以上的，每3月检测一次；
三：高频局放检测：高频局放检测应在每1到2年周期内进行一次检测，检测时应严格遵循Q/GDW1168和GB/T16927.1/2/3标准，并严格按照要求的检测环境要求，对待检设备进行检测，检测时，待检设备应处于运行状态，设备外壳清洁、无覆冰，被测设备末屏接地良好，无开路风险，设备上无各种外部作业，并对检测结果进行分析，如检测结果显示具有典型局部放电的检测图谱，说明该设备具有明显缺陷，应进行维护或更换；如在同等条件下同类设备检测的图片有明显区别，说明该设备状态异常，应进行复检并进行维护；如无典型放电图谱，则该设备状态正常。
四：铁芯接地电流测量：如怀疑有铁芯多点接地时应进行铁芯接地电流测量，以测量结果≤100mA为标准；以上介绍的检测项目主要为针对变电站设备的性能检测，其他如外观状态检测、避雷器检测等也都属于常规检测项目，
